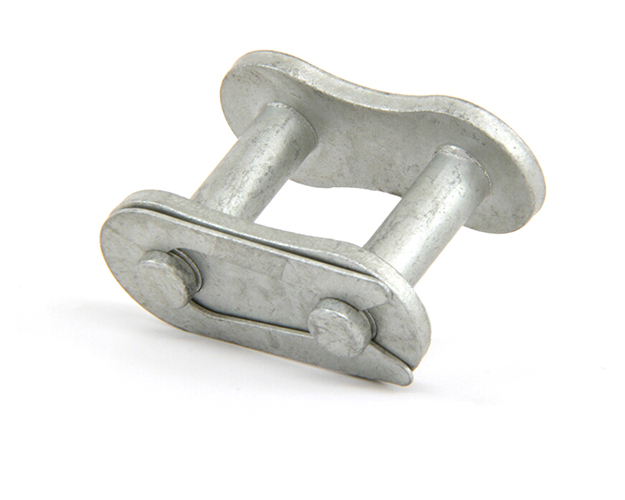

PLI - Mailles Patentes Anti-Corrosives pour Chaînes à Rouleau
Norme ANSI
Description
Caractéristiques
Imprimer
PLI - Mailles Patentes Anti-Corrosives pour Chaînes à Rouleau
| Numéro Pièce | PLI No. Maille | Pas P | Dia. Goupille D | Hauteur Plaquette H | Épaisseur Plaquette T | |
|---|---|---|---|---|---|---|
|
Numéro Pièce:
PLILC040LQD |
PLI No. Maille:
40 LIQUID SERIES |
Pas P:
0.5 |
Dia. Goupille D:
0.156 |
Hauteur Plaquette H:
0.472 |
Épaisseur Plaquette T:
0.059 |
|
|
Numéro Pièce:
PLILC050LQD |
PLI No. Maille:
50 LIQUID SERIES |
Pas P:
0.625 |
Dia. Goupille D:
0.2 |
Hauteur Plaquette H:
0.591 |
Épaisseur Plaquette T:
0.078 |
|
|
Numéro Pièce:
PLILC060LQD |
PLI No. Maille:
60 LIQUID SERIES |
Pas P:
0.75 |
Dia. Goupille D:
0.234 |
Hauteur Plaquette H:
0.689 |
Épaisseur Plaquette T:
0.094 |
|
|
Numéro Pièce:
PLILC080LQD |
PLI No. Maille:
80 LIQUID SERIES |
Pas P:
1 |
Dia. Goupille D:
0.312 |
Hauteur Plaquette H:
0.945 |
Épaisseur Plaquette T:
0.126 |
