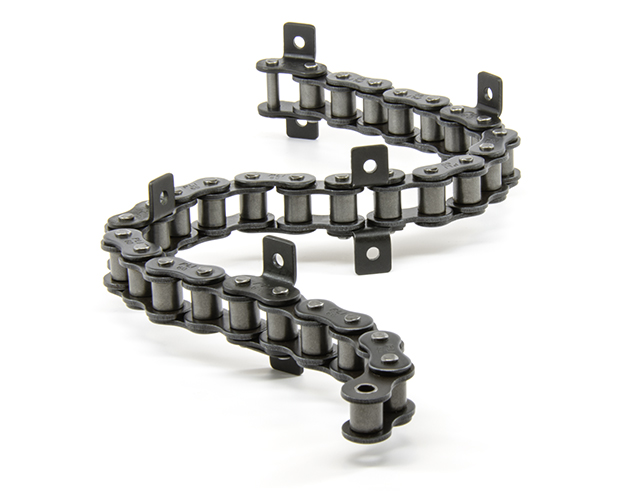

Chaînes à Rouleau avec Attachements
Chaine à Rouleaux avec Attachements Mailles Simpl
Description
Caractéristiques
Imprimer
Chaînes à Rouleau avec Attachements
| Numéro Pièce | PLI No. Chaîne | Pas P | Dia. Rouleau D | Largeur Rouleau W | Dia. Goupille d | Hauteur Plaquette H | Épaisseur Plaquette T | Largeur Att. N | Trou Att. O | A-1, K-1 C | A-1, K-1 X | A-1, K-1 Y | SA-1, SK-1 S | SA-1, SK-1 Z | Force Ultime Moyenne | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Numéro Pièce:
PLIW050A1E4 |
PLI No. Chaîne:
50 A-1 EV. 4TH LINK |
Pas P:
0.625 |
Dia. Rouleau D:
0.4 |
Largeur Rouleau W:
0.375 |
Dia. Goupille d:
0.2 |
Hauteur Plaquette H:
0.591 |
Épaisseur Plaquette T:
0.078 |
Largeur Att. N:
0.5 |
Trou Att. O:
0.205 |
A-1, K-1 C:
0.406 |
A-1, K-1 X:
0.625 |
A-1, K-1 Y:
0.921 |
SA-1, SK-1 S:
|
SA-1, SK-1 Z:
|
Force Ultime Moyenne:
6600 |
|
|
Numéro Pièce:
PLIW060K1EL |
PLI No. Chaîne:
60 K-1 EV. LINK |
Pas P:
0.75 |
Dia. Rouleau D:
0.469 |
Largeur Rouleau W:
0.5 |
Dia. Goupille d:
0.234 |
Hauteur Plaquette H:
0.689 |
Épaisseur Plaquette T:
0.094 |
Largeur Att. N:
0.625 |
Trou Att. O:
0.205 |
A-1, K-1 C:
0.469 |
A-1, K-1 X:
0.75 |
A-1, K-1 Y:
1.11 |
SA-1, SK-1 S:
|
SA-1, SK-1 Z:
|
Force Ultime Moyenne:
9200 |
|
|
Numéro Pièce:
PLIW080K1E2L |
PLI No. Chaîne:
80 K-1 EV. 2ND LINK |
Pas P:
1 |
Dia. Rouleau D:
0.625 |
Largeur Rouleau W:
0.625 |
Dia. Goupille d:
0.312 |
Hauteur Plaquette H:
0.945 |
Épaisseur Plaquette T:
0.126 |
Largeur Att. N:
0.75 |
Trou Att. O:
0.268 |
A-1, K-1 C:
0.625 |
A-1, K-1 X:
1 |
A-1, K-1 Y:
1.441 |
SA-1, SK-1 S:
|
SA-1, SK-1 Z:
|
Force Ultime Moyenne:
16000 |
