ECC - Chaînes de Convoyeur à Double Pas
Chaîne à Rouleaux Double Pas
Description
Caractéristiques
Imprimer
ECC - Chaînes de Convoyeur à Double Pas

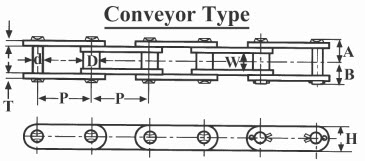

| Numéro Pièce | ECC Chain No. | Pas P | Dia. Rouleau D | Largeur Rouleau W | Dia. Goupille d | Hauteur Plaquette H | Épaisseur Plaquette T | Largeur Total A | Largeur Total B | Force Ultime Moyenne | Poids Moyen Par Pieds | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Numéro Pièce:
ECCC2040 |
ECC Chain No.:
C2040 |
Pas P:
1 |
Dia. Rouleau D:
0.312 |
Largeur Rouleau W:
0.313 |
Dia. Goupille d:
0.156 |
Hauteur Plaquette H:
0.45 |
Épaisseur Plaquette T:
0.06 |
Largeur Total A:
0.323 |
Largeur Total B:
0.378 |
Force Ultime Moyenne:
4000 |
Poids Moyen Par Pieds:
0.32 |
|||
|
Numéro Pièce:
ECCC2050 |
ECC Chain No.:
C2050 |
Pas P:
1.25 |
Dia. Rouleau D:
0.4 |
Largeur Rouleau W:
0.375 |
Dia. Goupille d:
0.2 |
Hauteur Plaquette H:
0.591 |
Épaisseur Plaquette T:
0.08 |
Largeur Total A:
0.4 |
Largeur Total B:
0.467 |
Force Ultime Moyenne:
6820 |
Poids Moyen Par Pieds:
0.55 |
|||
|
Numéro Pièce:
ECCC2060 |
ECC Chain No.:
C2060H |
Pas P:
1.5 |
Dia. Rouleau D:
0.469 |
Largeur Rouleau W:
0.5 |
Dia. Goupille d:
0.234 |
Hauteur Plaquette H:
0.67 |
Épaisseur Plaquette T:
0.125 |
Largeur Total A:
0.565 |
Largeur Total B:
0.657 |
Force Ultime Moyenne:
11660 |
Poids Moyen Par Pieds:
0.93 |
|||
|
Numéro Pièce:
ECCC2080 |
ECC Chain No.:
C2080H |
Pas P:
2 |
Dia. Rouleau D:
0.625 |
Largeur Rouleau W:
0.625 |
Dia. Goupille d:
0.312 |
Hauteur Plaquette H:
0.89 |
Épaisseur Plaquette T:
0.156 |
Largeur Total A:
0.699 |
Largeur Total B:
0.829 |
Force Ultime Moyenne:
20240 |
Poids Moyen Par Pieds:
1.56 |
|||
|
Numéro Pièce:
ECCC2100 |
ECC Chain No.:
C2100H |
Pas P:
2.5 |
Dia. Rouleau D:
0.75 |
Largeur Rouleau W:
0.75 |
Dia. Goupille d:
0.375 |
Hauteur Plaquette H:
1.126 |
Épaisseur Plaquette T:
0.187 |
Largeur Total A:
0.831 |
Largeur Total B:
0.969 |
Force Ultime Moyenne:
30800 |
Poids Moyen Par Pieds:
2.33 |
|||
|
Numéro Pièce:
ECCC2120 |
ECC Chain No.:
C2120H |
Pas P:
3 |
Dia. Rouleau D:
0.875 |
Largeur Rouleau W:
1 |
Dia. Goupille d:
0.437 |
Hauteur Plaquette H:
1.374 |
Épaisseur Plaquette T:
0.218 |
Largeur Total A:
1.036 |
Largeur Total B:
1.208 |
Force Ultime Moyenne:
41800 |
Poids Moyen Par Pieds:
3.31 |
|||
|
Numéro Pièce:
ECCC2160 |
ECC Chain No.:
C2160H |
Pas P:
4 |
Dia. Rouleau D:
1.125 |
Largeur Rouleau W:
1.25 |
Dia. Goupille d:
0.562 |
Hauteur Plaquette H:
1.874 |
Épaisseur Plaquette T:
0.281 |
Largeur Total A:
1.333 |
Largeur Total B:
1.537 |
Force Ultime Moyenne:
68700 |
Poids Moyen Par Pieds:
5.4 |
|||
Dimensions en pouces & livres.
