60-2 Double Row B Type Roller Chain Sprockets
Description

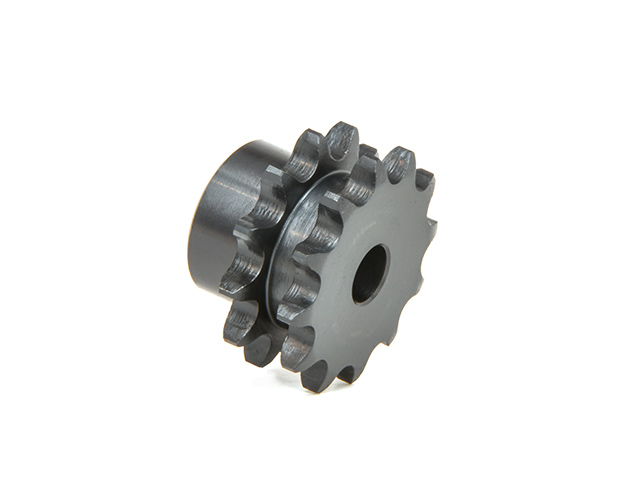

DOUBLE ROW B TYPE SPROCKETS
All PLI sprockets are manufactured using the ISO 9001 quality management system. Double row B type sprockets have a stock bore and usually require some altering before installation. Double row B Type sprockets are to be installed when using PLI Double row roller chains. These sprockets have a hub on one side. The teeth will be hardened on sprockets with 30 or fewer teeth.
Model Specifications
Part No. | PLI Sprocket No. | No. of Teeth | Diameters Outside | Diameters Pitch | Bore Stock | Bore Max | Hub Dia. | Hub L.T.B. | Wgt. Lbs. | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Part No. : 60D11 | PLI Sprocket No. : D60B11H | No. of Teeth : 11 | Diameters Outside : 3 | Diameters Pitch : 2.662 | Bore Stock : 1 | Bore Max : 1.25 | Hub Dia. : 1.813 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 1.62 | Add to cart | ||
Part No. : 60D12 | PLI Sprocket No. : D60B12H | No. of Teeth : 12 | Diameters Outside : 3.25 | Diameters Pitch : 2.898 | Bore Stock : 1 | Bore Max : 1.438 | Hub Dia. : 2.125 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 2.2 | Add to cart | ||
Part No. : 60D13 | PLI Sprocket No. : D60B13H | No. of Teeth : 13 | Diameters Outside : 3.49 | Diameters Pitch : 3.134 | Bore Stock : 1 | Bore Max : 1.5 | Hub Dia. : 2.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 2.6 | Add to cart | ||
Part No. : 60D14 | PLI Sprocket No. : D60B14H | No. of Teeth : 14 | Diameters Outside : 3.74 | Diameters Pitch : 3.371 | Bore Stock : 1 | Bore Max : 1.75 | Hub Dia. : 2.5 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 3.24 | Add to cart | ||
Part No. : 60D15 | PLI Sprocket No. : D60B15H | No. of Teeth : 15 | Diameters Outside : 3.98 | Diameters Pitch : 3.607 | Bore Stock : 1 | Bore Max : 1.875 | Hub Dia. : 2.813 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 3.96 | Add to cart | ||
Part No. : 60D16 | PLI Sprocket No. : D60B16H | No. of Teeth : 16 | Diameters Outside : 4.22 | Diameters Pitch : 3.844 | Bore Stock : 1 | Bore Max : 2 | Hub Dia. : 3 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 4.62 | Add to cart | ||
Part No. : 60D17 | PLI Sprocket No. : D60B17H | No. of Teeth : 17 | Diameters Outside : 4.46 | Diameters Pitch : 4.082 | Bore Stock : 1 | Bore Max : 2.25 | Hub Dia. : 3.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 5.4 | Add to cart | ||
Part No. : 60D18 | PLI Sprocket No. : D60B18H | No. of Teeth : 18 | Diameters Outside : 4.7 | Diameters Pitch : 4.319 | Bore Stock : 1 | Bore Max : 2.375 | Hub Dia. : 3.5 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 6.24 | Add to cart | ||
Part No. : 60D19 | PLI Sprocket No. : D60B19H | No. of Teeth : 19 | Diameters Outside : 4.95 | Diameters Pitch : 4.557 | Bore Stock : 1 | Bore Max : 2.5 | Hub Dia. : 3.688 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 7 | Add to cart | ||
Part No. : 60D20 | PLI Sprocket No. : D60B20H | No. of Teeth : 20 | Diameters Outside : 5.19 | Diameters Pitch : 4.794 | Bore Stock : 1 | Bore Max : 2.5 | Hub Dia. : 3.75 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 7.72 | Add to cart | ||
Part No. : 60D21 | PLI Sprocket No. : D60B21H | No. of Teeth : 21 | Diameters Outside : 5.43 | Diameters Pitch : 5.032 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.125 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 8.82 | Add to cart | ||
Part No. : 60D22 | PLI Sprocket No. : D60B22H | No. of Teeth : 22 | Diameters Outside : 5.67 | Diameters Pitch : 5.27 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 9.68 | Add to cart | ||
Part No. : 60D23 | PLI Sprocket No. : D60B23H | No. of Teeth : 23 | Diameters Outside : 5.91 | Diameters Pitch : 5.508 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 10.3 | Add to cart | ||
Part No. : 60D24 | PLI Sprocket No. : D60B24H | No. of Teeth : 24 | Diameters Outside : 6.15 | Diameters Pitch : 5.746 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 11.14 | Add to cart | ||
Part No. : 60D25 | PLI Sprocket No. : D60B25H | No. of Teeth : 25 | Diameters Outside : 6.39 | Diameters Pitch : 5.984 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 11.96 | Add to cart | ||
Part No. : 60D26 | PLI Sprocket No. : D60B26H | No. of Teeth : 26 | Diameters Outside : 6.63 | Diameters Pitch : 6.222 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 12.7 | Add to cart | ||
Part No. : 60D27 | PLI Sprocket No. : D60B27H | No. of Teeth : 27 | Diameters Outside : 6.87 | Diameters Pitch : 6.46 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 13.6 | Add to cart | ||
Part No. : 60D28 | PLI Sprocket No. : D60B28H | No. of Teeth : 28 | Diameters Outside : 7.11 | Diameters Pitch : 6.699 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 14.6 | Add to cart | ||
Part No. : 60D29 | PLI Sprocket No. : D60B29H | No. of Teeth : 29 | Diameters Outside : 7.35 | Diameters Pitch : 6.937 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 15.9 | Add to cart | ||
Part No. : 60D30 | PLI Sprocket No. : D60B30H | No. of Teeth : 30 | Diameters Outside : 7.59 | Diameters Pitch : 7.175 | Bore Stock : 1 | Bore Max : 2.75 | Hub Dia. : 4.25 | Hub L.T.B. : 2.125 | Wgt. Lbs. : 16.36 | Add to cart | ||
Part No. : 60D32 | PLI Sprocket No. : D60B32 | No. of Teeth : 32 | Diameters Outside : 8.07 | Diameters Pitch : 7.652 | Bore Stock : 1.25 | Bore Max : 3 | Hub Dia. : 4.5 | Hub L.T.B. : 2.375 | Wgt. Lbs. : 19.52 | Add to cart | ||
Part No. : 60D35 | PLI Sprocket No. : D60B35 | No. of Teeth : 35 | Diameters Outside : 8.78 | Diameters Pitch : 8.367 | Bore Stock : 1.25 | Bore Max : 3 | Hub Dia. : 4.5 | Hub L.T.B. : 2.375 | Wgt. Lbs. : 22.8 | Add to cart | ||
Part No. : 60D36 | PLI Sprocket No. : D60B36 | No. of Teeth : 36 | Diameters Outside : 9.02 | Diameters Pitch : 8.605 | Bore Stock : 1.25 | Bore Max : 3 | Hub Dia. : 4.5 | Hub L.T.B. : 2.375 | Wgt. Lbs. : 23.82 | Add to cart | ||
Part No. : 60D40 | PLI Sprocket No. : D60B40 | No. of Teeth : 40 | Diameters Outside : 9.98 | Diameters Pitch : 9.559 | Bore Stock : 1.25 | Bore Max : 3.25 | Hub Dia. : 4.75 | Hub L.T.B. : 2.75 | Wgt. Lbs. : 30.84 | Add to cart | ||
Part No. : 60D42 | PLI Sprocket No. : D60B42 | No. of Teeth : 42 | Diameters Outside : 10.46 | Diameters Pitch : 10.036 | Bore Stock : 1.25 | Bore Max : 3.25 | Hub Dia. : 4.75 | Hub L.T.B. : 2.75 | Wgt. Lbs. : 33.08 | Add to cart | ||
Part No. : 60D45 | PLI Sprocket No. : D60B45 | No. of Teeth : 45 | Diameters Outside : 11.18 | Diameters Pitch : 10.752 | Bore Stock : 1.25 | Bore Max : 3.25 | Hub Dia. : 4.75 | Hub L.T.B. : 2.75 | Wgt. Lbs. : 37.08 | Add to cart | ||
Part No. : 60D54 | PLI Sprocket No. : D60B54 | No. of Teeth : 54 | Diameters Outside : 13.33 | Diameters Pitch : 12.899 | Bore Stock : 1.25 | Bore Max : 3.25 | Hub Dia. : 4.75 | Hub L.T.B. : 2.75 | Wgt. Lbs. : 53 | Add to cart | ||
Part No. : 60D60 | PLI Sprocket No. : D60B60 | No. of Teeth : 60 | Diameters Outside : 14.76 | Diameters Pitch : 14.331 | Bore Stock : 1.25 | Bore Max : 3.25 | Hub Dia. : 4.75 | Hub L.T.B. : 2.75 | Wgt. Lbs. : 63.1 | Add to cart |
*Has recessed groove in hub for chain clearance. 3/4" Pitch, Nominal = 0.444", Dimension T for #D60 = 1.341", Maximun bores shown will accommodate standard keyseat & setscrew over Keyseat. Slightly larger bores are possible with no keyseat, shallow keys
